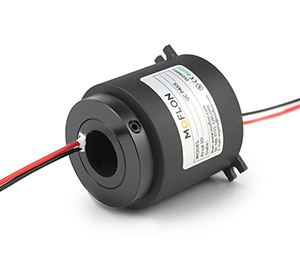

GT0729系列微型过孔式导电环

· 外径29mm，通孔直径为7mm的标准系列整体式精密导电滑环。
· 采用先进的贵金属簇刷式多点接触，在极低的摩擦力下保证接触可靠。
· 标准化产品，有库存
· 镀金环+合金刷（镀金）
· 支持信号，功率混合传输
· 可基于标准型号定制电路数和电流电压
· 可定制各类过孔式导电环，微型过孔滑环等

典型应用：

微型过孔式导电环是目前工业滑环里面性价比最高，最畅销的一个系列产品，主要应用于360度连续旋转且需要保证电源，信号不能中断的场合：如各种雷达，安防设备，娱乐设备，各种机器人、机械手，各种浮空器，各种风力发电设备吹瓶机，灯检机，各种转台，游乐游艺设备，虚拟3D，VR设备，车载卫星天线，船载卫星电线，电缆卷筒，擦窗机设备，旋转餐桌，旋转舞台，旋转屏幕，旋转餐厅，电动工程机械，最新的VR模拟仿真设备等。

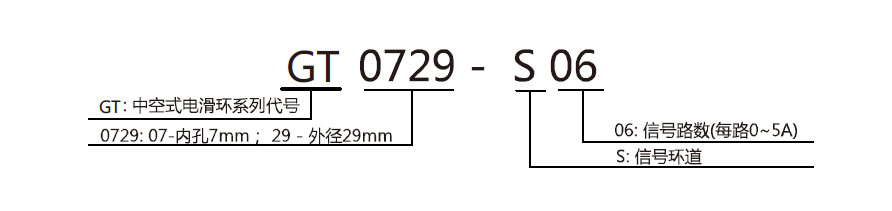

型号订购说明：

技术参数
机械技术指标		电气技术指标
参数	数值	参数	数值
工作寿命	1亿转		功率	信号
额定转速	1~1800RPM	额定电压	0~240VAC/VDC	0~240VAC/VDC
工作温度	-30℃~80℃	绝缘电阻	≥500MΩ/500VDC	≥200MΩ/300VDC
工作湿度	0~85% RH	导线规格	AWG17#镀银铁氟龙	AWG22#镀银铁氟龙
接触材料	贵金属	导线长度	标准长度300mm（可据要求调整）
壳体材料	工程塑料	绝缘强度	500VAC@50Hz，60s
转动扭矩	0.05N.m；+0.02N.m/6路	动态电阻变化值	<0.03Ω
防护等级	IP51

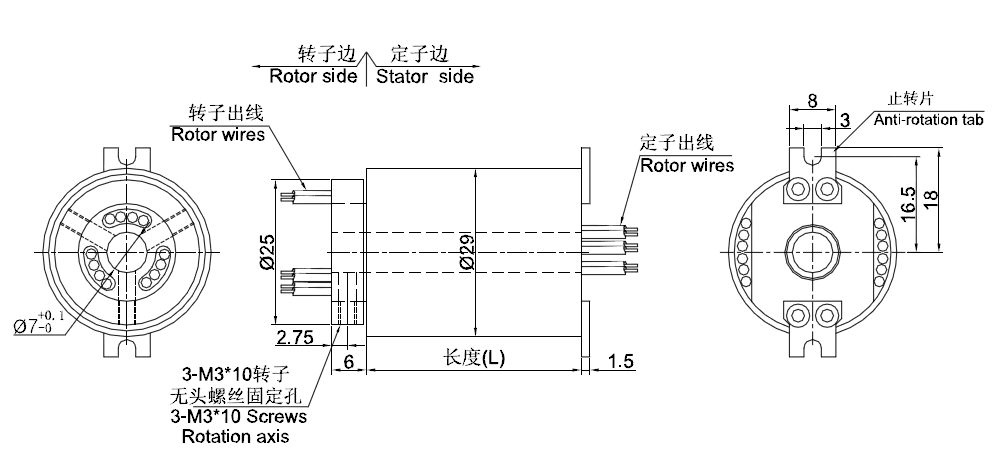

GT0729系列过孔式滑环选型表
型号	10A	信号或5A	长度 L（mm)
GT0729-S02	0	2	30
GT0729-P0210	2	0	30
GT0729-S03	0	3	30
GT0729-P0310	3	0	30
GT0729-S04	0	4	30
GT0729-P0410	4	0	30
GT0729-S06	0	6	30
GT0729-P0210-S03	2	3	30
GT0729-P0610	6	0	43.8
GT0729-P0810	8	0	43.8
GT0729-S12	0	12	43.8
GT0729-P0210-S09	2	9	43.8
GT0729-P0410-S06	6	6	43.8
GT0729-P0610-S03	6	3	43.8
GT0729-S18	18	0	57.6
GT0729-P0810-S06	8	6	57.6
GT0729-P1010-S03	10	3	57.6
GT0729-P1210	12	0	57.6
