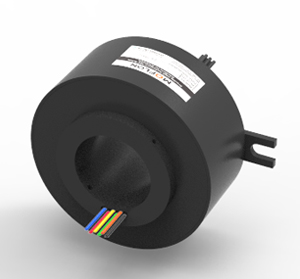

GT60130系列标准整体式精密导电滑环

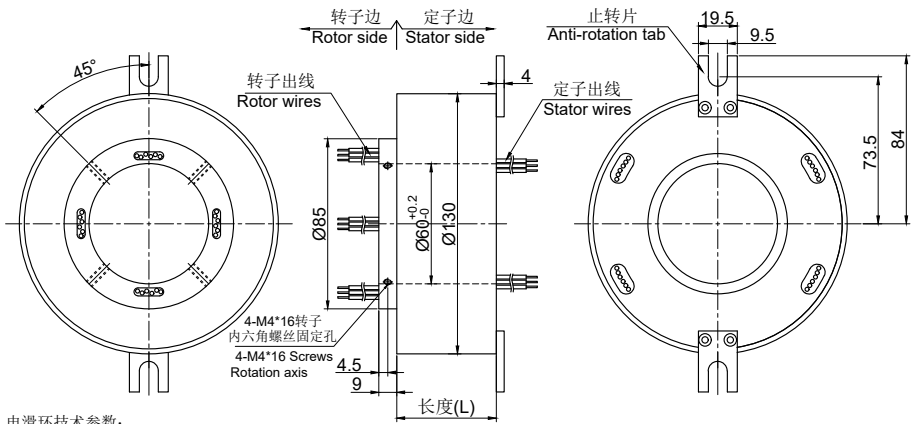

· 外径130mm, 通孔直径为60mm（适用于<=60mm）的标准系列整体式精密导电滑环。*注意：如需<60mm的内孔，可通过加内衬轴套解决。
· 标准化产品，有库存
· 镀金环+合金刷（镀金）
· 支持信号，功率混合传输
· 可基于标准型号定制电路数和电流电压

典型应用：

GT60130系列整体式精密导电滑环，主要应用于360度连续旋转且需要保证电源，信号不能中断的场合：多用于干燥设备（如烘干机、干燥灭菌设备、粮食烘干机等）、流延膜设备、三相交直流仪表检定装置、游乐设施（如儿童乘骑系列游艺机、旋转木马）、研磨抛光机、起重机、安检专用设备、电影设备等任意需要360°旋转导电或传输各种控制信号的装置。

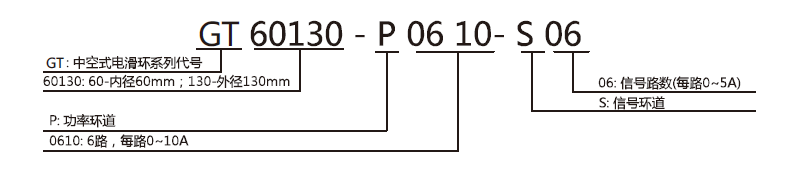

型号订购说明：

技术规格参数
机械技术指标		电气技术指标
参数	数值	参数	数值
工作寿命	1亿转		功率	信号
额定转速	1~1800RPM	额定电压	0~690VAC/VDC	0~440VAC/VDC
工作温度	-30℃~80℃	绝缘电阻	≥1000MΩ/500VDC	≥1000MΩ/500VDC
工作湿度	0~85% RH	导线规格	AWG16#镀锡铁氟龙	AWG22#镀锡铁氟龙
接触材料	贵金属	导线长度	标准长度300mm（可据要求调整）
壳体材料	铝合金	绝缘强度	1000VAC@50Hz，60s
转动扭矩	0.1N.m；+0.03N.m/6路	动态电阻变化值	<0.03Ω
防护等级	IP51

GT60130系列过孔滑环选型表
型号	10A	信号或5A	长度 L（mm)	型号	10A	信号或5A	长度 L（mm)
GT60130-S06	0	6	59.6	GT60130-P1810-S12	18	12	155.8
GT60130-P0210-S04	2	4	59.6	GT60130-P2410-S06	24	6	155.8
GT60130-P0410-S02	4	2	59.6	GT60130-P3010	30	0	155.8
GT60130-P0610	6	0	59.6	GT60130-S36	0	36	178.6
GT60130-S12	0	12	82.4	GT60130-P0610-S30	6	30	178.6
GT60130-P0210-S10	2	10	82.4	GT60130-P1210-S24	12	24	178.6
GT60130-P0410-S08	4	8	82.4	GT60130-P1810-S18	18	18	178.6
GT60130-P0610-S06	6	6	82.4	GT60130-P2410-S12	24	12	178.6
GT60130-P0810-S04	8	4	82.4	GT60130-P3610	36	0	178.6
GT60130-P1010-S02	10	2	82.4	GT60130-S48	0	48	224.2
GT60130-P1210	12	0	82.4	GT60130-P0610-S42	6	42	224.2
GT60130-S18	0	18	105.2	GT60130-P1210-S36	12	36	224.2
GT60130-P0210-S16	2	16	105.2	GT60130-P1810-S30	18	30	224.2
GT60130-P0410-S14	4	14	105.2	GT60130-P2410-S24	24	24	224.2
GT60130-P0610-S12	6	12	105.2	GT60130-S60	0	60	274.8
GT60130-P0810-S10	8	10	105.2	GT60130-P0610-S54	6	54	274.8
GT60130-P1010-S08	10	8	105.2	GT60130-P1210-S48	12	48	274.8
GT60130-P1210-S06	12	6	105.2	GT60130-P0810-S42	8	42	274.8
GT60130-P1410-S04	14	4	105.2	GT60130-P2410-S36	24	36	274.8
GT60130-P1610-S02	16	2	105.2	GT60130-S72	0	72	320.4
GT60130-S24	0	24	128	GT60130-P0610-S66	6	66	320.4
GT60130-P1610-S18	16	18	128	GT60130-P1210-S60	12	60	320.4
GT60130-P1210-S12	12	12	128	GT60130-P2410-S48	24	48	320.4
GT60130-P1810-S06	18	6	128	GT60130-P3610-S36	36	36	320.4
GT60130-P2410	0	24	128	GT60130-S84	0	84	369
GT60130-S30	0	30	155.8	GT60130-P1210-S72	12	72	369
GT60130-P0610-S20	6	20	155.8	GT60130-P2410-S60	24	60	369
GT60130-P1210-S18	12	18	155.8	GT60130-S96	0	96	414.6
