帽式滑环3D结构图

发布日期：2020-08-24

　　标准帽式滑环尺寸较小(也有一些定制型号尺寸较大)，主要用于一些消费类电子产品，如高速球、无人机、儿童智能游戏等紧凑型设备和装置。主要介绍其安装方法、滑环结构、三维结构图和安装图。如果您需要选择盖滑环，请访问产品详细信息页面或咨询moflon在线销售人员。

　　帽式滑环的工作原理与其他系列产品相同，不会转动。它安装在一些需要360度旋转的设备上。当装置转动时，装置的转轴带动滑环转动，从而可以360度导电，也可以传输USB、控制信号等信号等。

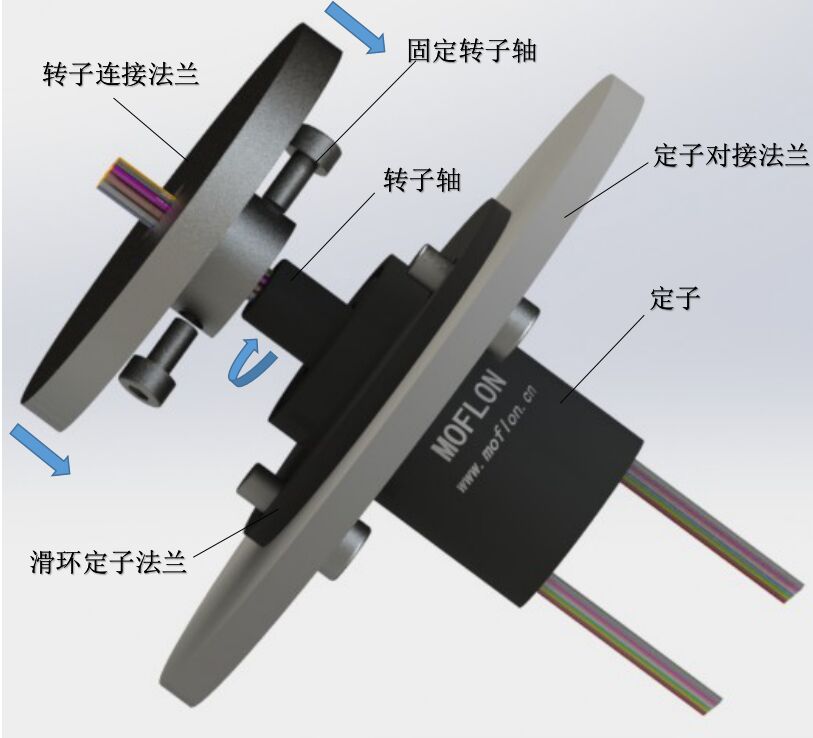

　　安装说明：帽式滑环配有安装法兰，定子部分插入套管支架(如果没有套管支架，只需用设备固定法兰)，用设备的静止部分固定法兰。然后，柔性环节(如橡胶管、螺旋管等。)用于固定滑环的转子与设备的转子部分。由于其扭矩很小，滑环转子端的导线也可以用来驱动转子以一定速度旋转360度，从而达到360度导电或传输各种信号的目的。
