高频滑环工作原理

　　高频滑环，也称为高频旋转接头，包括同轴旋转接头、波导旋转接头和同轴/波导旋转接头，也称为射频滑环。高频滑环是专门为传输高清晰度信号、射频信号和微波信号等高速串行数字信号或模拟信号而开发的。该系列产品可独立支持单通道或多通道高频信号传输，也可支持高频信号、控制信号、通信信号、电源和流体介质的混合传输，即组合滑环。

　　高频滑环的主要应用有：空中交通管制雷达、雷达天线、炮塔、军用雷达系统、机载移动介质通道、高清网络视频监控系统、医疗工程设备、电子战系统、导弹防御系统、高清网络视频监控系统、医疗工程设备、电子战系统等。导弹防御系统、多轴三维空间模拟器、卫星天线、转台、导航等高科技领域。从高频滑环的应用领域来看，我国高频滑环的价格相对较高，从几千到几万不等。这仍取决于高频滑环的具体应用领域和设计要求。然而，在中国能够生产高频滑环的滑环制造商相对较少。

　　开云官方登录网站-开云(中国)是一家专注于R&D、生产和销售中高档导电滑环的国家高新技术企业。它在滑环行业有20多年的经验，可以为各行业的360旋转导电需求提供专业的解决方案。为了满足中高端滑环市场的需求，我们开发了几个系列的高频滑环：

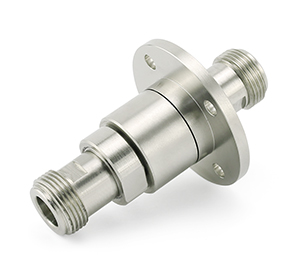

　　MHF100系列单通道高频滑环、高频旋转接头和同轴旋转接头均为单通道高频旋转接头。高频滑环是专为高速串行数字信号或模拟信号传输而开发的。最高传输速率可达30千兆赫。该系列产品支持单通道或高频信号单独传输，也可与非标准定制的高频信号、24V控制信号、通信信号、电源和流体介质混合使用。参见MHF108系列。

　　典型应用：

• 　　军用雷达天线和多轴三维空间模拟器
• 　　带射频信号的天线转盘和支持高清数字信号接口(如1080和1080)的高清转盘
• 　　支持1080和1080等高清分辨率的一体机(高速球)

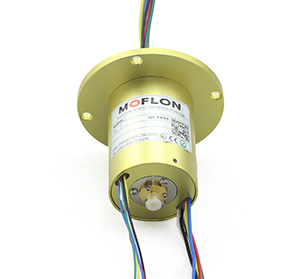

　　MHF107系列3GHZ高频电动组合滑环、同轴电缆滑环是单通道电动混合高频旋转接头，高频电动混合滑环是为满足高速串行数字信号或模拟信号传输而专门开发的，最高传输速率可达3GHz。

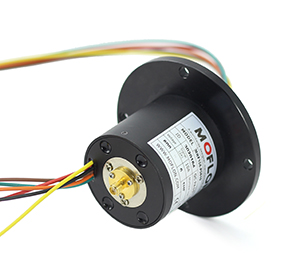

　　MHF109系列高频电滑环和电刷是专为高速串行数字信号或模拟信号传输而开发的。最高传输速率可达40千兆赫。特征阻抗为50的射频同轴结构头用于高频信号。(可切换其他指定的连接器，电线规格RG178、RG316、RG174等。是可选的)。MHF200系列2通道4.5GHz高频旋转接头，2进2出同轴旋转接头是2通道高频旋转接头，每个通道的最高频率为4.5GHz或18GHz，高频滑环是专为高速串行数字信号或模拟信号传输而开发的产品。选项：可以混合电源、24V控制信号、通信信号、电源、流体、空气和水等。

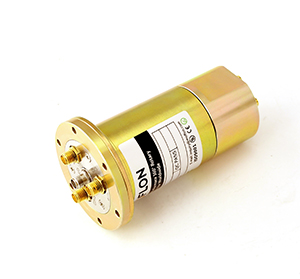

　　MHF300系列三通道高频旋转接头，三进三出同轴旋转接头，每个通道的最高频率为2.5Ghz，高频滑环是专为满足高速串行数字信号或模拟信号传输而开发的产品。选项：可以混合电源、24V控制信号、通信信号、电源、流体、空气和水等。
