产品中心开云官方登录网站-开云(中国)分类旋转接头系列 MAPH-气液电旋转接头 MAPH400F系列

油压旋转接头

MAPH400F系列 (4进4出气/液+电一体滑环)

· MAPH400F 气/液+电旋转接头，可通M5、G1/8、G1/4、G3/8、G1/2大小管径
· 且可以混合功率动力线、信号线、以太网、USB、工业总线、控制线、电磁阀、感应线等
· 标准为法兰安装形式，4进4出旋转接头，4路气液旋转接头，气液电组合滑环可定制空心轴安装
· 能通过的介质有: 压缩空气、氢气、氮气、化学混合气体、蒸汽、冷却水、热水、热油、石油、硫酸、饮料等

下载产品手册下载3D模型

典型应用：

工业设备、工业展台、电气测试设备、医疗设备、机器人、测试仪器、转台、自动化设备等；

型号订购说明：

产品等级选型表
产品等级代号	最高转速	工作寿命	密封件
VC（通用级）	100RPM	1000万转	国内知名品牌密封件
VD（工业级）	300RPM	3000万转	进口密封件

技术规格参数
旋转接头部分技术指标			机械技术指标
参数	数值		参数	数值
通道数	4进4出		工作寿命	参考产品选型等级
最大压力	10MPa (可定制高压)，真空 0.01torr		额定转速	参考产品选型等级
扭矩	与接口尺寸相关，详细咨询技术		工作温度	-30℃~80℃
电气技术指标			工作湿度	0~85% RH
参数	数值		接触材料	贵金属
	功率	信号	壳体材料	铝合金
额定电压	0~440VAC/VDC	0~440VAC/VDC	防护等级	IP51
绝缘电阻	≥1000MΩ/500VDC	≥1000MΩ/500VDC
导线规格	AWG17#镀锡铁氟龙	AWG22#镀锡铁氟龙
导线长度	标准长度300mm（可据要求调整）
绝缘强度	500VAC@50Hz，60s
动态电阻变化值	<0.01Ω

MAPH400F-XX 气液电一体滑环选型表 1）XX=01,接头大小=M5，气管规格3~6mm 2）XX=02,接头大小=G1/8，气管规格3~10mm 3）XX=03,接头大小=G1/4，气管规格3~12mm 4）XX=04,接头大小=G3/8，气管规格3~16mm 5）XX=05,接头大小=G1/2，气管规格3~20mm
型号	气(液)通道	10A	信号/5A	长度 L(mm)	型号	气(液)通道	10A	信号/5A	长度 L(mm)
MAPH400F-XX-S06	4进4出	0	6	38	MAPH400F-XX-P0810-S10	4进4出	8	10	71.6
MAPH400F-XX-P0210-S04	4进4出	2	4	38	MAPH400F-XX-P1010-S08	4进4出	10	8	71.6
MAPH400F-XX-P0410-S02	4进4出	4	2	38	MAPH400F-XX-P1210-S06	4进4出	12	6	71.6
MAPH400F-XX-P0610	4进4出	6	0	38	MAPH400F-XX-P1410-S04	4进4出	14	4	71.6
MAPH400F-XX-S12	4进4出	12	0	54.8	MAPH400F-XX-P1610-S02	4进4出	16	2	71.6
MAPH400F-XX-P0210-S10	4进4出	2	10	54.8	MAPH400F-XX-S24	4进4出	0	24	88.4
MAPH400F-XX-P0310-S09	4进4出	3	9	54.8	MAPH400F-XX-P0410-S20	4进4出	4	20	88.4
MAPH400F-XX-P0610-S06	4进4出	6	6	54.8	MAPH400F-XX-P0610-S18	4进4出	6	18	88.4
MAPH400F-XX-P0810-S04	4进4出	8	4	54.8	MAPH400F-XX-P1210-S12	4进4出	12	12	88.4
MAPH400F-XX-P1010-S02	4进4出	10	2	54.8	MAPH400F-XX-S30	4进4出	0	30	105.2
MAPH400F-XX-P1210	4进4出	12	0	54.8	MAPH400F-XX-P0610-S24	4进4出	6	24	105.2
MAPH400F-XX-S18	4进4出	0	18	71.6	MAPH400F-XX-S36	4进4出	0	36	125
MAPH400F-XX-P0210-S16	4进4出	2	16	71.6	MAPH400F-XX-S42	4进4出	0	42	141.8
MAPH400F-XX-P0410-S14	4进4出	4	14	71.6	MAPH400F-XX-S48	4进4出	0	48	158.6
MAPH400F-XX-P0610-S12	4进4出	6	12	71.6

注：10A和信号(5A) 可以任意组合，最大可到96路，详细请咨询客服。4进4出旋转接头，4路气液旋转接头，气液电组合滑环可在开云官方登录网站-开云(中国)上进行非标定制，请咨询客服。

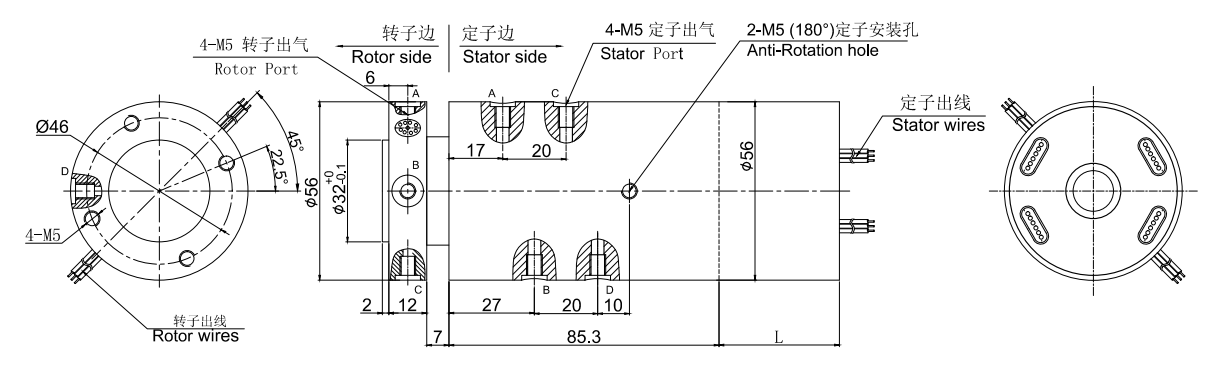

MAPH400F-01 尺寸图

MAPH400F-02 尺寸图

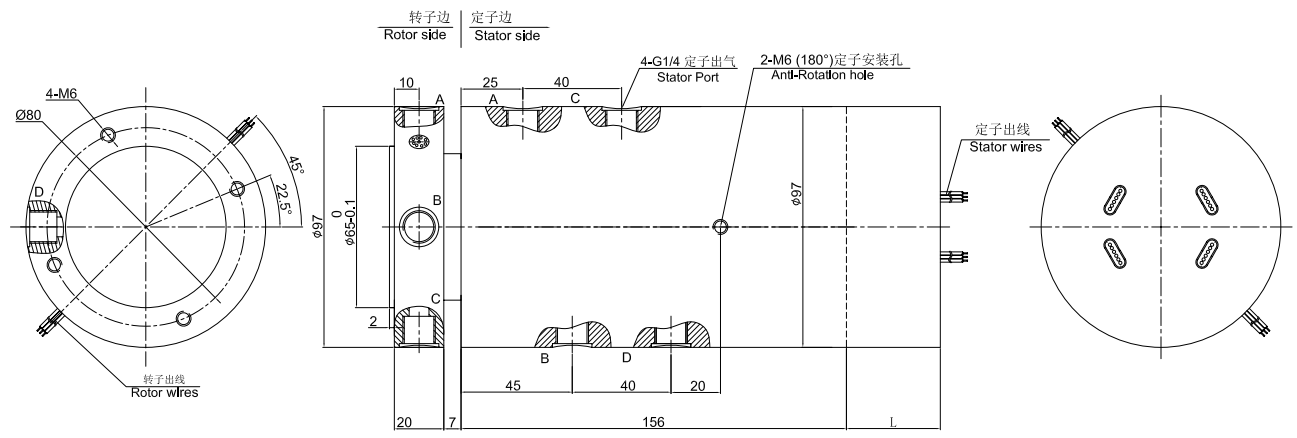

MAPH400F-03 尺寸图

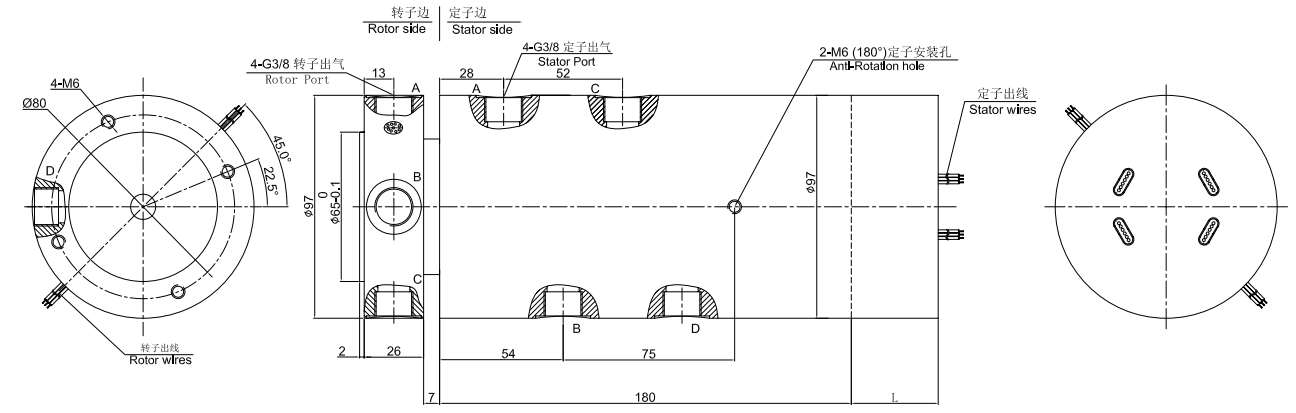

MAPH400F-04 尺寸图
