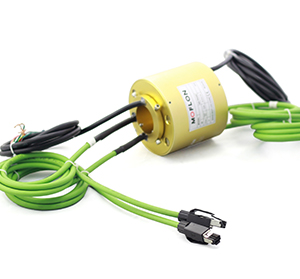

MB500系列工业总线滑环(高速传输)

· 工业总线滑环，CANOPEN滑环通孔直径为50mm（1"，适用于<=50mm）的标准系列整体式精密工业总线滑环
· 支持的总线类型有：Profibus, CanBUS,CANOPEN, DeviceNET, CC-LINK, ProfiNET, EtherCAT等等
· *注意：如需<50mm的内孔，可通过加内衬轴套解决。

典型应用：

MB-工业总线滑环是针对各类总线（包括CC-LINK、EtherCAT、EnterBUS,CanBUS、ProfiBUS、ProfiNET、DeviceNet,RS422、RS485、PLC)等而设计开发的一款工业总线专用滑环，采用特殊工艺的复合镀层工艺，保证接触的长期可靠性，保证不丢包不报警，不延时。主要应用于工业自动化控制中的各类编码器，伺服电机以及各类控制器之间的总线通讯，如锂电池设备，各类高端智能化设备，各类激光类设备等；

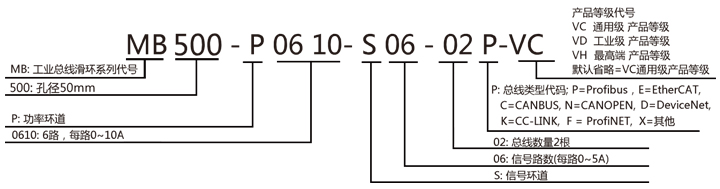

型号订购说明：

产品等级表
产品等级代号	最高转速	工作寿命	接触材料
VC（通用级）	200RPM	1500万转	贵金属
VD（工业级）	600RPM	8000万转	镀金-镀金
VH（高端级）	1000RPM	1.5亿转	金合金

技术规格参数
机械技术指标		电气技术指标
参数	数值	参数	数值
工作寿命	参考产品选型等级		功率	信号
额定转速	参考产品选型等级	额定电压	0~440VAC/VDC	0~440VAC/VDC
工作温度	-30℃~80℃	绝缘电阻	≥1000MΩ/500VDC	≥1000MΩ/500VDC
工作湿度	0~85% RH	导线规格	AWG16#镀锡铁氟龙	AWG22#或者总线电缆
接触材料	参考产品选型等级	导线长度	标准长度300mm（可据要求调整）
壳体材料	铝合金	绝缘强度	500VAC@50Hz，60s
转动扭矩	0.1N.m；+0.03N.m/6路	动态电阻变化值	<0.01Ω
防护等级	IP51

MB500系列工业总线滑环选型表
型号	10A	信号或5A	总线数量	总线类型	长度 L（mm)
MB500-01P	0	0	1	Profibus总线	54.8
MB500-01E	0	0	1	EtherCAT总线	54.8
MB500-01C	0	0	1	CANBUS总线	54.8
MB500-01N	0	0	1	CANOPEN总线	54.8
MB500-01D	0	0	1	DeviceNET总线	54.8
MB500-01K	0	0	1	CC-LINK总线	54.8
MB500-01F	0	0	1	ProfiNET总线	54.8
MB500-P0610-S06-01P	6	6	1	Profibus总线	71.5
MB500-P0610-S06-01E	6	6	1	EtherCAT总线	71.5
MB500-P0610-S06-01C	6	6	1	CANBUS总线	71.5
MB500-P0610-S06-01N	6	6	1	CANOPEN总线	71.5
MB500-P0610-S06-01D	6	6	1	DeviceNET总线	71.5
MB500-P0610-S06-01K	6	6	1	CC-LINK总线	71.5
MB500-P0610-S06-01F	6	6	1	ProfiNET总线	71.5

注：N个10A 电流环并起来可作为1路N*10A电流环使用；比如: 2环10A 并起来做作为 1路20A 使用。
10A和信号(5A) 可以任意组合，详细请咨询客服。工业总线滑环，CANOPEN滑环可在开云官方登录网站-开云(中国)上进行非标定制，请咨询客服。

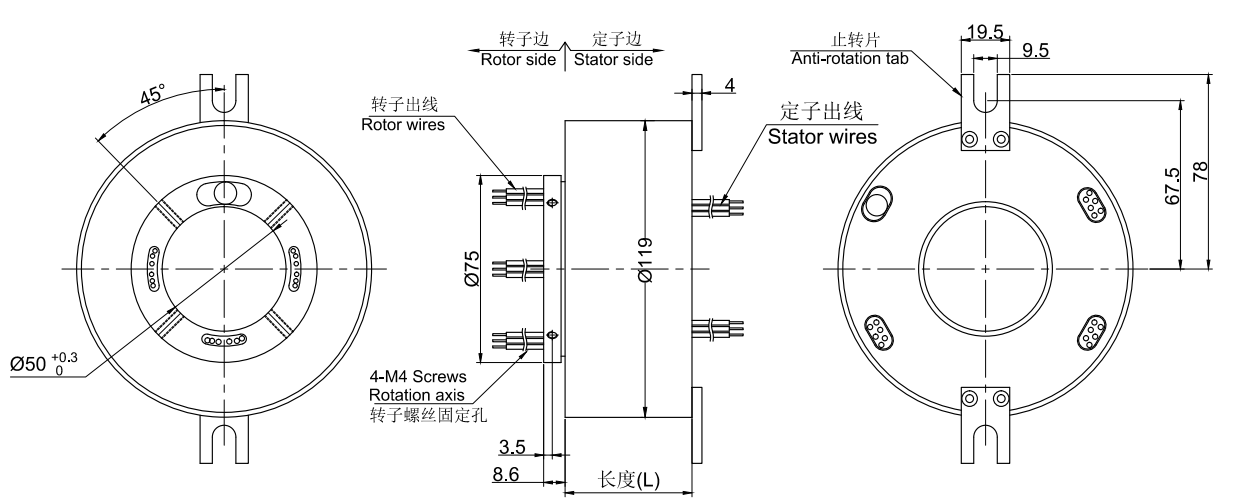

标准图纸

同系列更多产品参考：

MB120 系列工业总线滑环

总线根数：1~4

功率10A/其他信号：1~38

孔径（mm）：12.7

下载：mb120.pdf

更多>>
MB250 系列工业总线滑环

总线根数：1~4

功率10A/其他信号：1~72

孔径（mm）：25.4

下载：mb250.pdf

更多>>
MB250F 系列工业总线滑环

总线根数：1~4

功率10A/其他信号：1~72

外径（mm）：25.4，法兰安装

下载：mb250f.pdf

更多>>
MB380 系列工业总线滑环

总线根数：1~4

功率10A/其他信号：1~72

内径（mm）：38.1

下载：mb380.pdf

更多>>
