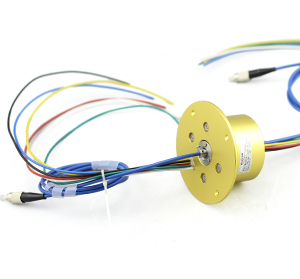

MFO102系列光纤/光电滑环(光纤旋转接头)

· MFO102单路光纤滑环，单路光纤导电滑环，同时能传输1路光纤和1~36路电气通路,全铝合金结构的整体式精密导电滑环。电气通路支持信号(5A),光电旋转接头又称光电滑环，光电汇流环，采用光纤为数据传输媒体，为解决旋转连接的系统部件之间的数据传输，提供了最佳的技术解决方案。特别适合应用在需要无限制的，连续或断续旋转，同时又需要从固定位置到旋转位置传送大容量数据、信号的场所，能改善机械性能，简化系统操作，避免因活动关节的旋转对出光纤的损害。

典型应用：

光纤/光电滑环是目前工业滑环里面技术难度最高的的一个系列产品，主要应用于360度连续旋转且需要保证电源，光纤信号不能中断的场合：如高端机器人、高端物料输送系统、军用车辆上的转动炮塔、远程控制系统、雷达天线、光纤传感等转台（速率台）的高速视频、数字、模拟信号的传输和控制、医疗系统、视频监视系统、保障国家或国际安全系统海底作业系统、紧急照明设备、机器人、展览/显示设备、医疗设备等；

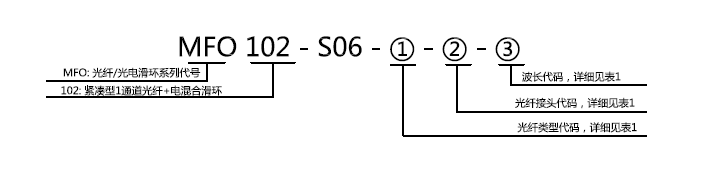

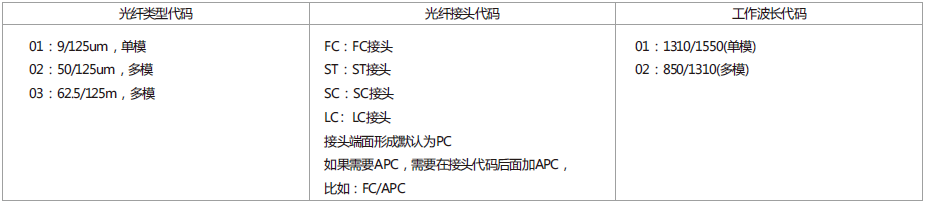

型号订购说明：

技术规格参数
指标名称	类型
	单模（SM）	多模（MM）
带宽(nm)	±50
最大插入损耗，23℃(dB)	1.2	0.7
插入损耗波动(dB)	0.6	0.4
回波损耗(dB)	≥55(不含接头)	≥40(不含接头)
最大输入功率(W)	0.5
重量(g)	50
最高转速(rpm)	1000
预估寿命	>5亿转
工作温度(℃)	-45~85
贮存温度(℃)	-50~85

机械技术指标		电气技术指标
参数	数值	参数	数值
工作寿命	2000万转		功率	信号
额定转速	250RPM	额定电压	0~440VAC/VDC	0~440VAC/VDC
工作温度	-30℃~80℃	绝缘电阻	≥1000MΩ/500VDC	≥1000MΩ/500VDC
工作湿度	0~85% RH	导线规格	AWG28#镀锡铁氟龙	AWG28#镀锡铁氟龙
接触材料	金-金	导线长度	标准长度300mm（可据要求调整）
壳体材料	铝合金	绝缘强度	500VAC@50Hz，60s
转动扭矩	0.1N.m；+0.03N.m/6路	动态电阻变化值	<0.01Ω
防护等级	IP51
