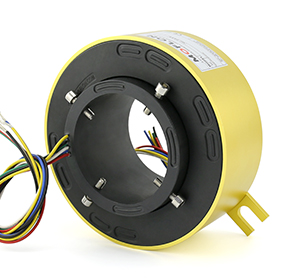

MT150248系列 标准整体式精密导电滑环

MT150248系列 标准整体式精密导电滑环

  • · 通孔直径为150mm(适用于<=150mm)的标准系列整体式精密导电滑环。*注意:如需<150mm的内孔,可通过加内衬轴套解决。
  • · 标准化产品,有库存
  • · 镀金环+合金刷(镀金)
  • · 支持信号,功率混合传输
  • · 可基于标准型号定制电路数和电流电压

典型应用:

MT150248系列整体式精密导电滑环,主要应用于360度连续旋转且需要保证电源,信号不能中断的场合:多用于锂电池生产设备、试验设备、橡胶软管生产设备、畜牧机械、自动包装机、自动装盒机、自动灌封机、自动后踵 按摩机、注塑机滑环、搅拌机滑环等任意需要360°旋转导电或传输各种控制信号的装置。

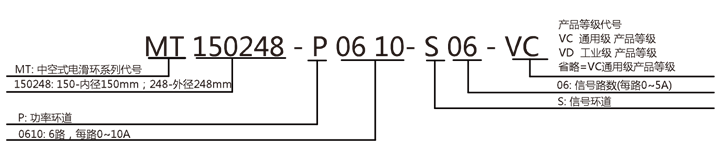

型号订购说明:


滑环等级选型表
产品等级代号最高转速工作寿命接触材料
VC(通用级)150RPM1000万转贵金属
VD(工业级)250RPM2000万转镀金-镀金

技术规格参数
机械技术指标电气技术指标
参数数值参数数值
工作寿命参考产品选型等级功率信号
额定转速参考产品选型等级额定电压0~690VAC/VDC0~440VAC/VDC
工作温度-30℃~80℃绝缘电阻≥1000MΩ/500VDC≥1000MΩ/500VDC
工作湿度0~85% RH导线规格AWG16#镀锡铁氟龙AWG22#镀锡铁氟龙
接触材料参考产品等级选型表导线长度标准长度300mm(可据要求调整)
壳体材料铝合金绝缘强度1000VAC@50Hz,60s
转动扭矩0.1N.m;+0.03N.m/6路动态电阻变化值<0.01Ω
防护等级IP51



MT150248系列过孔滑环选型表
型号10A信号或5A长度 L(mm)型号10A信号或5A长度 L(mm)
MT150248-S0202 74 MT150248-S36036 284
MT150248-P02102074 MT150248-P0610-S30630 284
MT150248-S0303 80 MT150248-P1210-S241224 284
MT150248-P031030 80 MT150248-P3610360 284
MT150248-S0606 98 MT150248-S42042 320
MT150248-P0210-S0424 98 MT150248-P0610-S36636320
MT150248-P0410-S0242 98 MT150248-P1210-S301230320
MT150248-P061060 98 MT150248-S48048 356
MT150248-S12012 134 MT150248-P0610-S42642356
MT150248-P0210-S10210134 MT150248-P0910-S39939356
MT150248-P0310-S0939134 MT150248-P1210-S361236356
MT150248-P0610-S0666134 MT150248-P1810-S301830356
MT150248-P0810-S0484134 MT150248-P2410-S242424356
MT150248-P1010-S02102134 MT150248-S60060 428
MT150248-P1210120134 MT150248-P0610-S54654428
MT150248-S18018 170 MT150248-P0910-S51951428
MT150248-P0210-S16216170 MT150248-P1210-S481248428
MT150248-P0410-S14414170 MT150248-S72072 506
MT150248-P0610-S12612170 MT150248-P0610-S66666506
MT150248-P0810-S10810170 MT150248-P1210-S601260506
MT150248-P1010-S08108170 MT150248-P2410-S482448506
MT150248-P1210-S06126170 MT150248-P3610-S363636506
MT150248-P1410-S04144170 MT150248-S84084 578
MT150248-P1610-S02162170 MT150248-P1210-S721272578
MT150248-S24024 206 MT150248-P2410-S602460578
MT150248-P0410-S20420206 MT150248-P3610-S483648578
MT150248-P0610-S18618206 MT150248-S96096 650
MT150248-P1210-S121212206 MT150248-P1210-S841284650
MT150248-P1810-S06186206 MT150248-P2410-S722472650
MT150248-P2410240206 MT150248-P3610-S603660650
MT150248-S30030 242 MT150248-P4210-S544254650
MT150248-P0610-S24624242 MT150248-S1080108 728
MT150248-P1210-S181218242 MT150248-P1210-S961296728
MT150248-P1810-S121812242 MT150248-P2410-S842484728
MT150248-P2410-S06246242 MT150248-P3610-S723672728
MT150248-P3010300242 MT150248-P4810-S604860728

注:10A和 信号(5A)可以任意组合,详细请咨询客服。可在开云官方登录网站-开云(中国)上进行非标定制,请咨询客服。

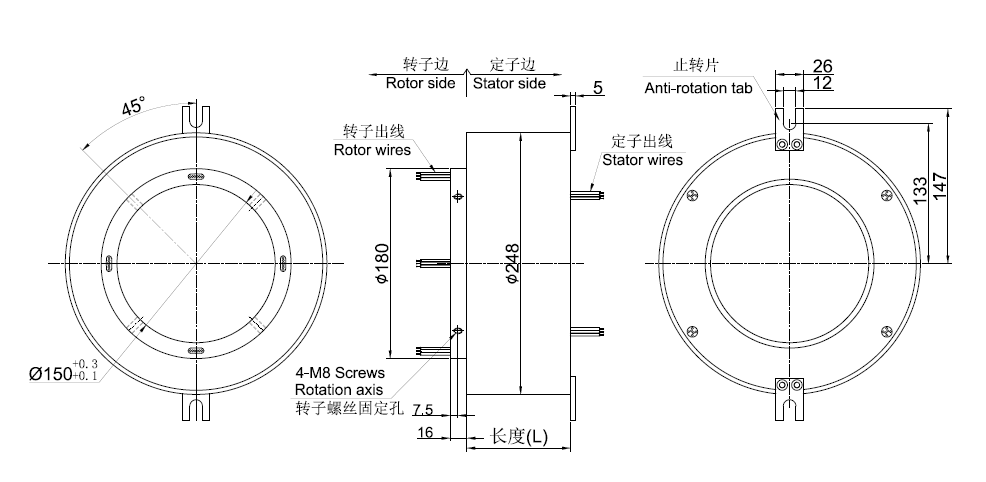

标准图纸
