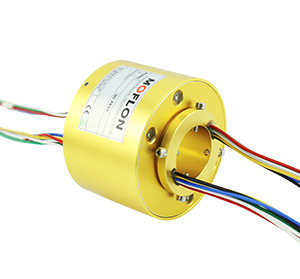

MT3099系列 标准整体式精密导电滑环

MT3099系列 标准整体式精密导电滑环

  • · 外径99mm, 通孔直径为30mm,适用于<=30mm)的标准系列整体式精密导电滑环。*注意:如需<30mm的内孔,可通过加内衬轴套解决。
  • · 标准化产品,有库存
  • · 镀金环+合金刷(镀金)
  • · 支持信号,功率混合传输
  • · 可基于标准型号定制电路数和电流电压

典型应用:

MT3099系列整体式精密导电滑环,主要应用于360度连续旋转且需要保证电源,信号不能中断的场合:多用于包装机械、自动化机床、涂布机、自动锁螺丝机、枪刺地毯机器人、智能磨削机器人、抛光机、智能仓储机器人、 电缆卷轴、压模机、离心机、仓储物流车、喷涂设备等任意需要360°旋转导电或传输各种控制信号的装置。

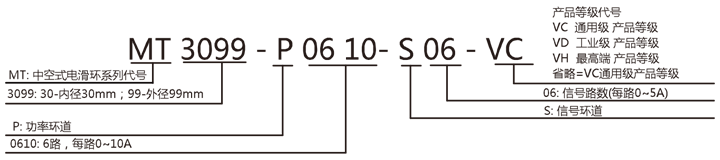

型号订购说明:


产品等级选型表
产品等级代号最高转速工作寿命接触材料
VC(通用级)250RPM2000万转贵金属
VD(工业级)600RPM8000万转镀金-镀金
VH(高端级)1000RPM1.5亿转金合金

技术规格参数
机械技术指标电气技术指标
参数数值参数数值
工作寿命参考产品选型等级功率信号
额定转速参考产品选型等级额定电压0~690VAC/VDC0~440VAC/VDC
工作温度-30℃~80℃绝缘电阻≥1000MΩ/500VDC≥1000MΩ/500VDC
工作湿度0~85% RH导线规格AWG16#镀锡铁氟龙/PVC/硅胶AWG22#镀锡铁氟龙/PVC/硅胶
接触材料参考产品等级选型表导线长度标准长度300mm(可据要求调整)
壳体材料铝合金绝缘强度1000VAC@50Hz,60s
转动扭矩0.1N.m;+0.03N.m/6路动态电阻变化值<0.01Ω
防护等级IP51



MT3099系列过孔滑环选型表
型号10A信号或5A长度 L(mm)型号10A信号或5A长度 L(mm)
MT3099-S020231.6MT3099-P1210-S121212106.4
MT3099-P02102031.6MT3099-P1810-S06186106.4
MT3099-S030335MT3099-P2410240106.4
MT3099-P03103035MT3099-S30030126.8
MT3099-S060645.2MT3099-P0610-S24624126.8
MT3099-P0210-S042445.2MT3099-P1210-S181218126.8
MT3099-P0410-S024245.2MT3099-P1810-S121812126.8
MT3099-P06106045.2MT3099-P2410-S06246126.8
MT3099-S1201265.6MT3099-P3010300126.8
MT3099-P0210-S1021065.6MT3099-S36036150.2
MT3099-P0310-S093965.6MT3099-P0610-S30630150.2
MT3099-P0610-S066665.6MT3099-P1210-S241224150.2
MT3099-P0810-S048465.6MT3099-P3610360150.2
MT3099-P1010-S0210265.6MT3099-S42042170.6
MT3099-P121012065.6MT3099-P0610-S36636170.6
MT3099-S1801886MT3099-P1210-S301230170.6
MT3099-P0210-S1621686MT3099-S48048193.2
MT3099-P0410-S1441486MT3099-P0610-S42642193.2
MT3099-P0610-S1261286MT3099-P0910-S39939193.2
MT3099-P0810-S1081086MT3099-P1210-S361236193.2
MT3099-P1010-S0810886MT3099-P1810-S301830193.2
MT3099-P1210-S0612686MT3099-P2410-S242424193.2
MT3099-P1410-S0414486MT3099-S60060234
MT3099-P1610-S0216286MT3099-P0610-S54654234
MT3099-S24024106.4MT3099-P0910-S51951234
MT3099-P0410-S20420106.4MT3099-P1210-S481248234
MT3099-P0610-S18618106.4MT3099-S72072277.8

注:10A和 信号(5A)可以任意组合,详细请咨询客服。可在开云官方登录网站-开云(中国)上进行非标定制,请咨询客服。

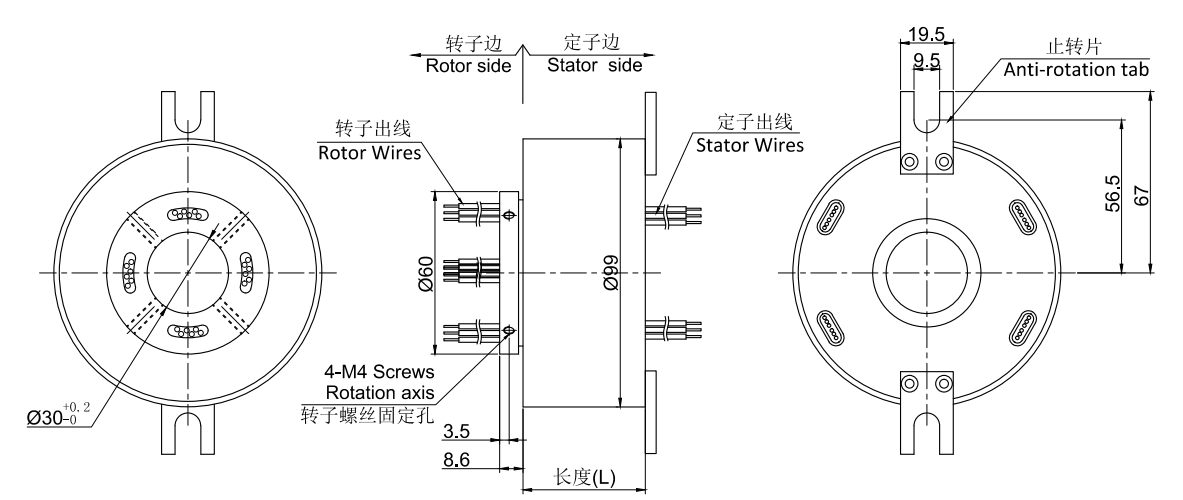

标准图纸
