MZ056系列 转子法兰导电滑环
MZ056系列 转子法兰导电滑环
  • · MZ056系列转子法兰导电滑环是外径56mm的转子部分带连接法兰的一系列滑环的总称。
  • · 转子法兰滑环,可用于旋转工作台,电缆卷盘,包装设备 。
  • · 实心滑环,中心无通孔, 适用于法兰端面安装。
  • · 可以实现更多的路数和更大的电流。
  • · 内部走线和特殊屏蔽模块设计方便,更稳定可靠。
  • · 通常此类产品用于定制各类敏感信号或者编码器信号。

典型应用:

工业机器加工中心、旋转工作台、重型设备塔台、电缆卷盘、包装设备、磁性离合器、工艺控制设备、旋转传感器、紧急照明设备、机器人、展览/显示设备、医疗设备、旋转门等;

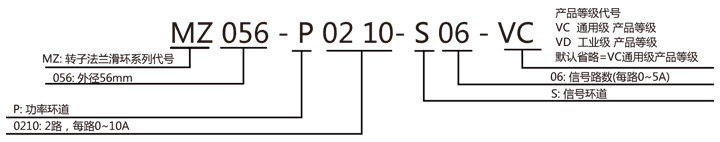

型号订购说明:


产品等级表
产品等级代号最高转速工作寿命接触材料
VC(通用级)250RPM1500万转贵金属
VD(工业级)1000RPM8000万转镀金-镀金

技术规格参数
机械技术指标电气技术指标
参数数值参数数值
工作寿命参考产品选型等级功率信号
额定转速参考产品选型等级额定电压0~440VAC/VDC0~440VAC/VDC
工作温度-30℃~80℃绝缘电阻≥1000MΩ/500VDC≥1000MΩ/500VDC
工作湿度0~85% RH导线规格AWG16#镀锡铁氟龙/PVC/硅胶AWG22#镀锡铁氟龙/PVC/硅胶
接触材料参考产品选型等级导线长度标准长度300mm(可据要求调整)
壳体材料铝合金绝缘强度500VAC@50Hz,60s
转动扭矩0.1N.m;+0.03N.m/6路动态电阻变化值<0.01Ω
防护等级IP51



MZ056系列滑环选型表
型号10A信号或5A长度 L(mm)型号10A信号或5A长度 L(mm)
MZ056-S020226.8MZ056-P1010-S0810871.5
MZ056-P02102026.8MZ056-P1210-S0612671.5
MZ056-S030329.6MZ056-P1410-S0414471.5
MZ056-P03103029.6MZ056-P1610-S0216271.5
MZ056-S060638MZ056-S2402488.4
MZ056-P0210-S042438MZ056-P0410-S2042088.4
MZ056-P0410-S024238MZ056-P0610-S1861888.4
MZ056-P06106038MZ056-P1210-S12121288.4
MZ056-S1201254.8MZ056-P1810-S0618688.4
MZ056-P0210-S1021054.8MZ056-P241024088.4
MZ056-P0310-S093954.8MZ056-S30030105.2
MZ056-P0610-S066654.8MZ056-P0210-S28228105.2
MZ056-P0810-S048454.8MZ056-P0410-S26426105.2
MZ056-P1010-S0210254.8MZ056-P0610-S24624105.2
MZ056-P121012054.8MZ056-S36036122
MZ056-S1801871.5MZ056-P0410-S32432122
MZ056-P0210-S1621671.5MZ056-P0610-S30630122
MZ056-P0410-S1441471.5MZ056-S42042138.8
MZ056-P0610-S1261271.5MZ056-P0410-S38438138.8
MZ056-P0810-S1081071.5MZ056-S48048155.6

注:N个10A 电流环并起来可作为1路N*10A电流环使用;比如: 2环10A 并起来做作为 1路20A 使用。
10A和信号(5A) 可以任意组合,详细请咨询客服。转子法兰滑环可在开云官方登录网站-开云(中国)上进行非标定制,请咨询客服。

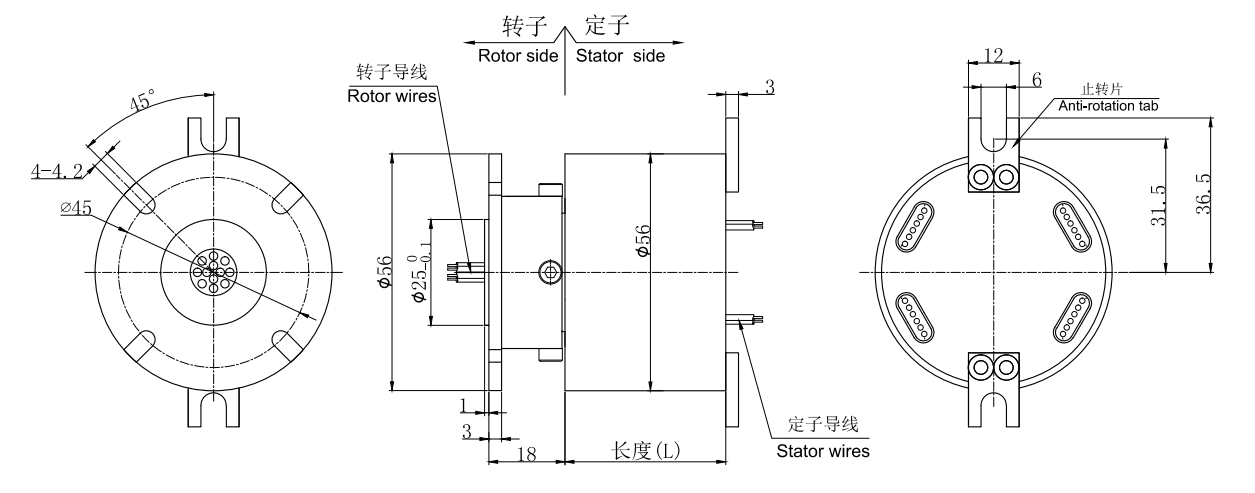

标准图纸
