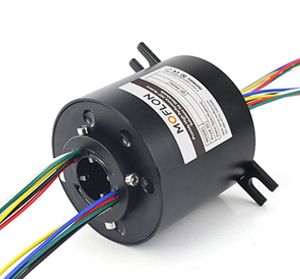

GHS1256系列高转速导电滑环
GHS1256系列高转速导电滑环
  • · 高速过孔导电滑环,整体精密导电滑环,内孔12.7mm,外径56mm,最高转速12000RPM。
  • · 采用先进的贵金属簇刷式多点接触,在极低的摩擦力下保证接触可靠。
  • · 标准化产品,有库存
  • · 镀金环+合金刷(镀金)

典型应用:

高速导电滑环的应用领域很多,比如雷达系统、高速转台/海工设备、舰艇系统/医疗设备/反应釜、旋转灯箱、奶制品生产设备、直升机、绕线机、坦克、智能动态玩具、水平镀铜生产线、游乐设施、路桥机械、机械手臂、旋转舞台、单晶炉、 手术灯、智能家电、圆形针织机、航空设备/热滚轮、旋转摄像机、雷达通讯设备、管内摄像机、盾构机、食品机械、加热转轴等;

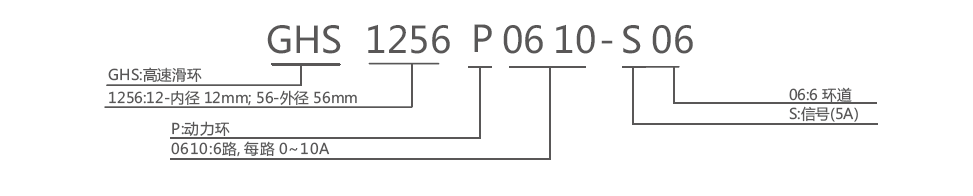

型号订购说明:


技术规格参数
机械技术指标电气技术指标
参数数值参数数值
工作寿命3亿转功率信号
额定转速12000RPM额定电压0~440VAC/VDC0~440VAC/VDC
工作温度-30℃~80℃绝缘电阻≥1000MΩ/500VDC≥1000MΩ/500VDC
工作湿度0~85% RH导线规格AWG17#镀银铁氟龙AWG22#镀银铁氟龙
接触材料贵金属导线长度标准长度300mm(可据要求调整)
壳体材料铝合金绝缘强度500VAC@50Hz,60s
转动扭矩0.1N.m;+0.03N.m/6路动态电阻变化值<0.03Ω
防护等级IP51



GHS1256系列高速滑环选型表
型号10A信号或5A长度 L(mm)型号10A信号或5A长度 L(mm)
GHS1256-S020234.6GHS1256-P1010-S0810879.4
GHS1256-P02102034.6GHS1256-P1210-S0612679.4
GHS1256-S030337.4GHS1256-P1410-S0414479.4
GHS1256-P03103037.4GHS1256-P1610-S0216279.4
GHS1256-S060645.8GHS1256-P181018079.4
GHS1256-P0210-S042445.8GHS1256-S2402496.2
GHS1256-P0410-S024245.8GHS1256-P0410-S2042096.2
GHS1256-P06106045.8GHS1256-P0610-S1861896.2
GHS1256-S1201262.6GHS1256-P1210-S12121296.2
GHS1256-P0210-S1021062.6GHS1256-P1810-S0618696.2
GHS1256-P0310-S093962.6GHS1256-S30030113
GHS1256-P0610-S066662.6GHS1256-P0210-S28228113
GHS1256-P0810-S048462.6GHS1256-P0410-S26426113
GHS1256-P1010-S0210262.6GHS1256-P0610-S24624113
GHS1256-P121012062.6GHS1256-S36036132.8
GHS1256-S1801879.4GHS1256-P0410-S32432132.8
GHS1256-P0210-S1621679.4GHS1256-P0610-S30630132.8
GHS1256-P0410-S1441479.4GHS1256-S42042149.6
GHS1256-P0610-S1261279.4GHS1256-P0410-S38438149.6
GHS1256-P0810-S1081079.4GHS1256-S48048166.4

标准图纸
