MAPH100系列 (1进1出气/液+电一体滑环)

· MAPH100 气/液+电旋转接头，可通M5；G1/8；G1/4；G3/8；G1/2接头，4~12mm大小管径
· 且可以混合功率动力线、信号线、以太网、USB、工业总线、控制线、电磁阀、感应线等
· 标准为法兰安装形式，可定制气液旋转接头，气液电滑环，1进1出旋转接头等
· 能通过的介质有: 压缩空气、氢气、氮气、化学混合气体、蒸汽、冷却水、热水、热油、石油、硫酸、饮料等

典型应用：

工业设备、工业展台、电气测试设备、医疗设备、机器人、测试仪器、转台、自动化设备等；

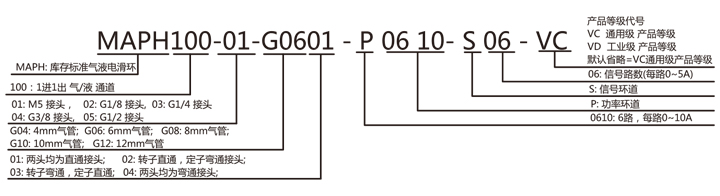

型号订购说明：

气液旋转接头等级选型表
产品等级代号	最高转速	工作寿命	密封件
VC（通用级）	100RPM	1000万转	国内知名品牌密封件
VD（工业级）	300RPM	3000万转	进口密封件

技术规格参数
旋转接头部分技术指标			机械技术指标
参数	数值		参数	数值
通道数	1进1出		工作寿命	参考产品选型等级
最大压力	10MPa (可定制高压)，真空 0.01torr		额定转速	参考产品选型等级
扭矩	与接口尺寸相关，详细咨询技术		工作温度	-30℃~80℃
电气技术指标			工作湿度	0~85% RH
参数	数值		接触材料	贵金属
	功率	信号	壳体材料	铝合金
额定电压	0~440VAC/VDC	0~440VAC/VDC	防护等级	IP51
绝缘电阻	≥1000MΩ/500VDC	≥1000MΩ/500VDC
导线规格	AWG16#镀锡铁氟龙	AWG22#镀锡铁氟龙
导线长度	标准长度300mm（可据要求调整）
绝缘强度	500VAC@50Hz，60s
动态电阻变化值	<0.01Ω

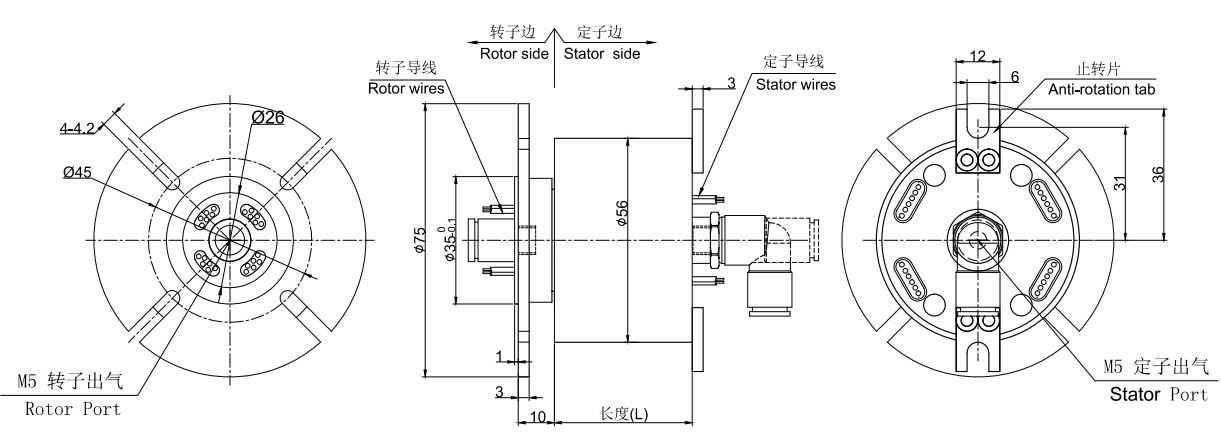

MAPH100-01, MAPH100-02气液电一体滑环选型表 1）XX=01 接口尺寸M5 2）XX=02 接口尺寸G1/8
型号	气(液)通道	10A	信号/5A	长度 L(mm)	型号	气(液)通道	10A	信号/5A	长度 L(mm)
MAPH100-XX-S06	1进1出	0	6	38	MAPH100-XX-P0810-S10	1进1出	8	10	71.6
MAPH100-XX-P0210-S04	1进1出	2	4	38	MAPH100-XX-P1010-S08	1进1出	10	8	71.6
MAPH100-XX-P0410-S02	1进1出	4	2	38	MAPH100-XX-P1210-S06	1进1出	12	6	71.6
MAPH100-XX-P0610	1进1出	6	0	38	MAPH100-XX-P1410-S04	1进1出	14	4	71.6
MAPH100-XX-S12	1进1出	12	0	54.8	MAPH100-XX-P1610-S02	1进1出	16	2	71.6
MAPH100-XX-P0210-S10	1进1出	2	10	54.8	MAPH100-XX-S24	1进1出	0	24	88.4
MAPH100-XX-P0310-S09	1进1出	3	9	54.8	MAPH100-XX-P0410-S20	1进1出	4	20	88.4
MAPH100-XX-P0610-S06	1进1出	6	6	54.8	MAPH100-XX-P0610-S18	1进1出	6	18	88.4
MAPH100-XX-P0810-S04	1进1出	8	4	54.8	MAPH100-XX-P1210-S12	1进1出	12	12	88.4
MAPH100-XX-P1010-S02	1进1出	10	2	54.8	MAPH100-XX-S30	1进1出	0	30	105.2
MAPH100-XX-P1210	1进1出	12	0	54.8	MAPH100-XX-P0610-S24	1进1出	6	24	105.2
MAPH100-XX-S18	1进1出	0	18	71.6	MAPH100-XX-S36	1进1出	0	36	125
MAPH100-XX-P0210-S16	1进1出	2	16	71.6	MAPH100-XX-S42	1进1出	0	42	141.8
MAPH100-XX-P0410-S14	1进1出	4	14	71.6	MAPH100-XX-S48	1进1出	0	48	158.6
MAPH100-XX-P0610-S12	1进1出	6	12	71.6

注：10A和信号(5A) 可以任意组合，最大可到96路，详细请咨询客服。可在开云官方登录网站-开云(中国)上进行非标定制，请咨询客服。

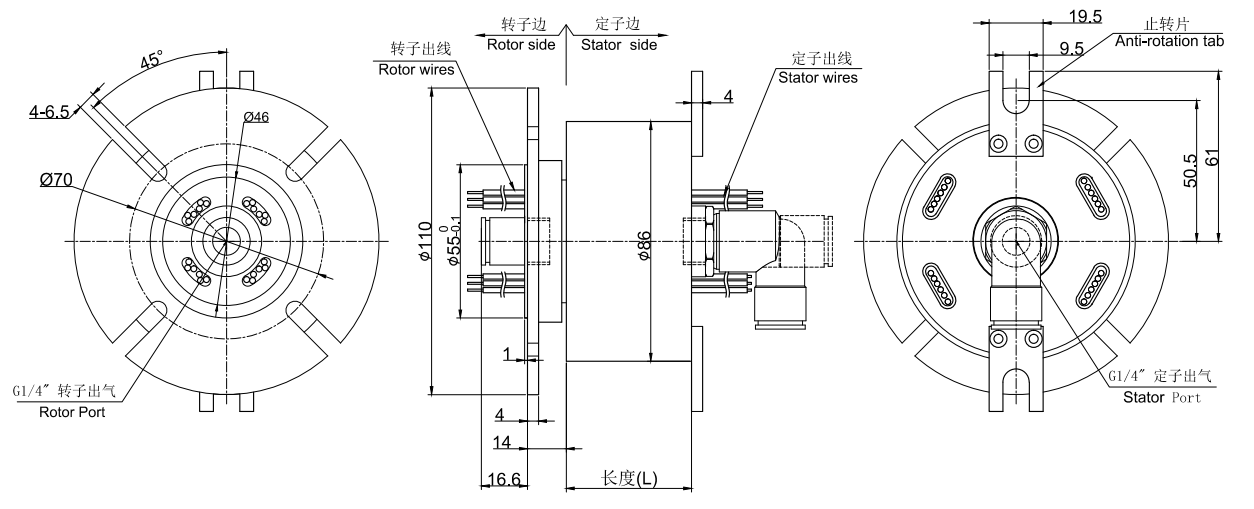

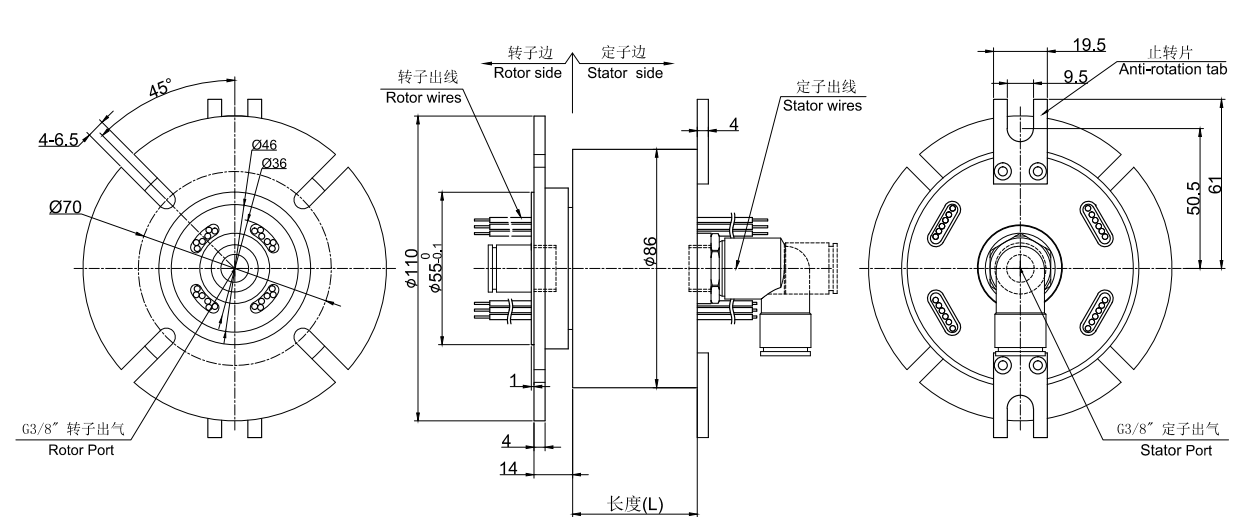

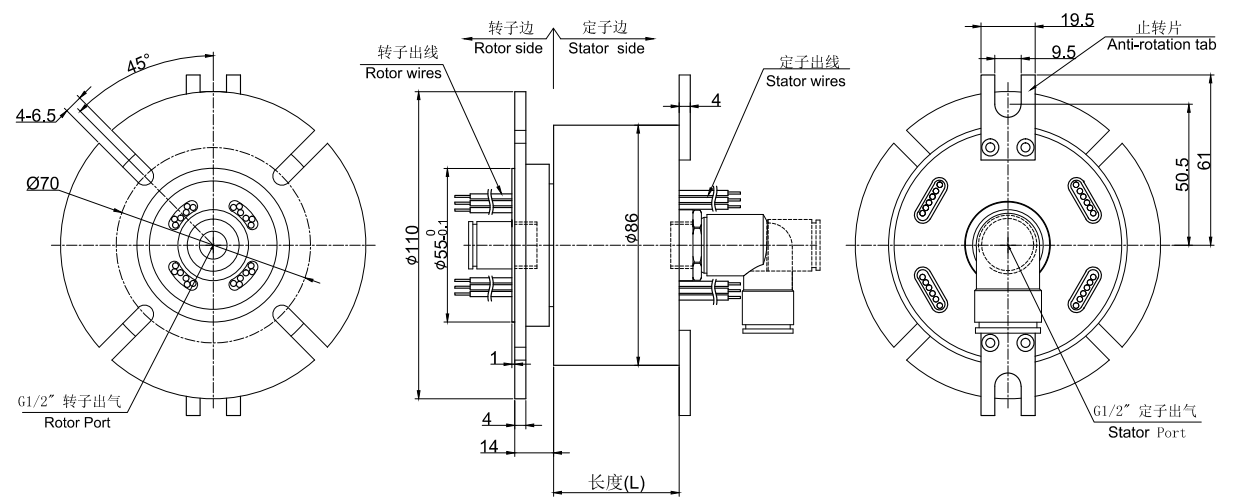

MAPH100-03, MAPH100-04, MAPH100-05气液电一体滑环选型表 1）XX=03 接口尺寸G1/4 2）XX=04 接口尺寸G3/8 3）XX=05 接口尺寸G1/2
型号	气(液)通道	10A	信号/5A	长度 L(mm)	型号	气(液)通道	10A	信号/5A	长度 L(mm)
MAPH100-XX-S06	1进1出	0	6	45.2	MAPH100-XX-P1210-S18	1进1出	12	18	126.8
MAPH100-XX-P0210-S04	1进1出	2	4	45.2	MAPH100-XX-P1810-S12	1进1出	18	12	126.8
MAPH100-XX-P0410-S02	1进1出	4	2	45.2	MAPH100-XX-P2410-S06	1进1出	24	6	126.8
MAPH100-XX-P0610	1进1出	6	0	45.2	MAPH100-XX-P3010	1进1出	30	0	126.8
MAPH100-XX-S12	1进1出	0	12	65.6	MAPH100-XX-S36	1进1出	0	36	150.2
MAPH100-XX-P0210-S10	1进1出	2	10	65.6	MAPH100-XX-P0610-S30	1进1出	6	30	150.2
MAPH100-XX-P0310-S09	1进1出	3	9	65.6	MAPH100-XX-P1210-S24	1进1出	12	24	150.2
MAPH100-XX-P0610-S06	1进1出	6	6	65.6	MAPH100-XX-P3610	1进1出	36	0	150.2
MAPH100-XX-P0810-S04	1进1出	8	4	65.6	MAPH100-XX-S42	1进1出	0	42	170.6
MAPH100-XX-P1010-S02	1进1出	10	2	65.6	MAPH100-XX-P0610-S36	1进1出	6	36	170.6
MAPH100-XX-P1210	1进1出	12	0	65.6	MAPH100-XX-P1210-S30	1进1出	12	30	170.6
MAPH100-XX-S18	1进1出	0	18	86	MAPH100-XX-P4210	1进1出	42	0	170.6
MAPH100-XX-P0210-S16	1进1出	2	16	86	MAPH100-XX-S48	1进1出	0	48	193.2
MAPH100-XX-P0410-S14	1进1出	4	14	86	MAPH100-XX-P0610-S42	1进1出	6	42	193.2
MAPH100-XX-P0610-S12	1进1出	6	12	86	MAPH100-XX-P1210-S36	1进1出	12	36	193.2
MAPH100-XX-P0810-S10	1进1出	8	10	86	MAPH100-XX-P1810-S30	1进1出	18	30	193.2
MAPH100-XX-P1010-S08	1进1出	10	8	86	MAPH100-XX-P2410-S24	1进1出	24	24	193.2
MAPH100-XX-P1210-S06	1进1出	12	6	86	MAPH100-XX-P4810	1进1出	48	0	193.2
MAPH100-XX-P1410-S04	1进1出	14	4	86	MAPH100-XX-S60	1进1出	0	60	234
MAPH100-XX-P1610-S02	1进1出	16	2	86	MAPH100-XX-P0610-S54	1进1出	6	54	234
MAPH100-XX-S24	1进1出	0	24	106.4	MAPH100-XX-P0910-S51	1进1出	9	51	234
MAPH100-XX-P0410-S20	1进1出	4	20	106.4	MAPH100-XX-P1210-S48	1进1出	12	48	234
MAPH100-XX-P0610-S18	1进1出	6	18	106.4	MAPH100-XX-P2410-S36	1进1出	24	36	234
MAPH100-XX-P1210-S12	1进1出	12	12	106.4	MAPH100-XX-S72	1进1出	0	72	277.8
MAPH100-XX-P1810-S06	1进1出	18	6	106.4	MAPH100-XX-P1210-S60	1进1出	12	60	277.8
MAPH100-XX-P2410	1进1出	24	0	106.4	MAPH100-XX-P2410-S48	1进1出	24	48	277.8
MAPH100-XX-S30	1进1出	0	30	126.8	MAPH100-XX-P3610-S36	1进1出	36	36	277.8
MAPH100-XX-P0610-S24	1进1出	6	24	126.8
