光纤/光电滑环是目前工业滑环里面技术难度最高的的一个系列产品，主要应用于360度连续旋转且需要保证电源，光纤信号不能中断的场合：如高端机器人、高端物料输送系统、军用车辆上的转动炮塔、远程控制系统、雷达天线、光纤传感等转台（速率台）的高速视频、数字、模拟信号的传输和控制、医疗系统、视频监视系统、保障国家或国际安全系统海底作业系统、紧急照明设备、机器人、展览/显示设备、医疗设备等；

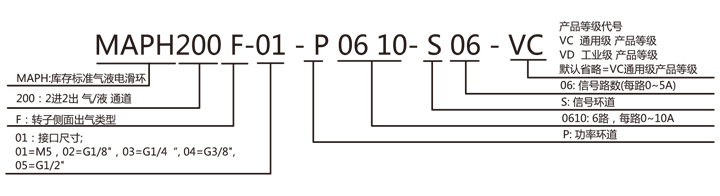

| 产品等级选型表 | |||
| 产品等级代号 | 最高转速 | 工作寿命 | 密封件 |
| VC（通用级） | 100RPM | 1000万转 | 国内知名品牌密封件 |
| VD（工业级） | 300RPM | 3000万转 | 进口密封件 |
| 技术规格参数 | ||||
| 旋转接头部分技术指标 | 机械技术指标 | |||
| 参数 | 数值 | 参数 | 数值 | |
| 通道数 | 2进2出 | 工作寿命 | 参考产品选型等级 | |
| 最大压力 | 10MPa (可定制高压)，真空 0.01torr | 额定转速 | 参考产品选型等级 | |
| 扭矩 | 与接口尺寸相关，详细咨询技术 | 工作温度 | -30℃~80℃ | |
| 电气技术指标 | 工作湿度 | 0~85% RH | ||
| 参数 | 数值 | 接触材料 | 贵金属 | |
| 功率 | 信号 | 壳体材料 | 铝合金 | |
| 额定电压 | 0~440VAC/VDC | 0~440VAC/VDC | 防护等级 | IP51 |
| 绝缘电阻 | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC | ||
| 导线规格 | AWG17#镀锡铁氟龙 | AWG22#镀锡铁氟龙 | ||
| 导线长度 | 标准长度300mm（可据要求调整） | |||
| 绝缘强度 | 500VAC@50Hz，60s | |||
| 动态电阻变化值 | <0.01Ω | |||

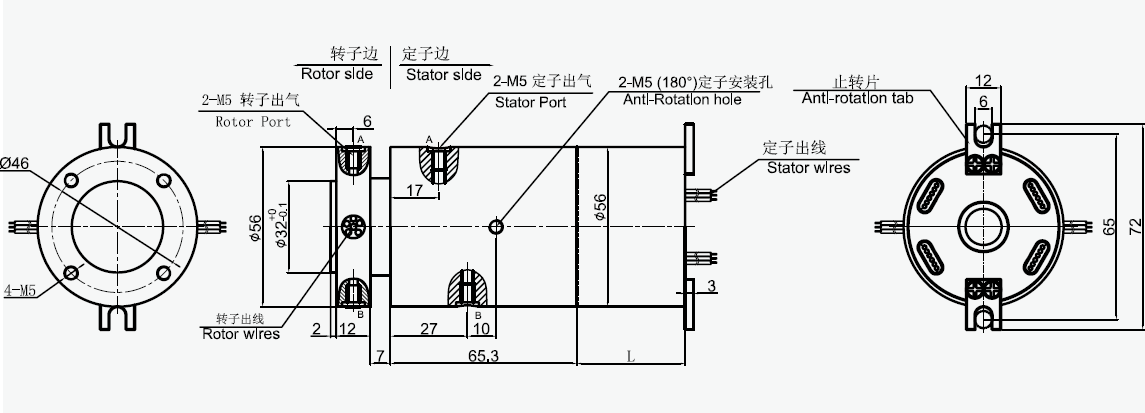

注：10A和信号(5A) 可以任意组合，最大可到96路，详细请咨询客服。2进2出旋转接头，2路气液滑环，气液电组合滑环可在开云官方登录网站-开云(中国)上进行非标定制，请咨询客服。 MAPH200F-01 尺寸图

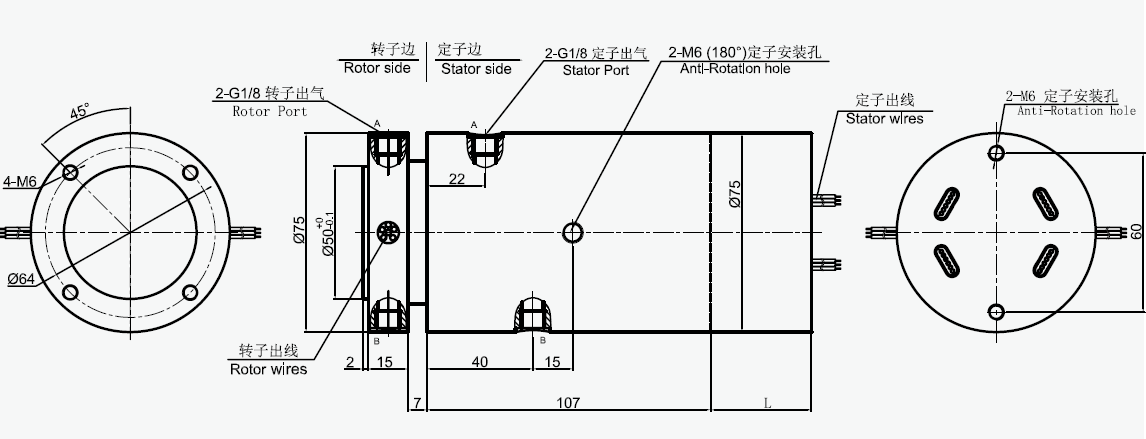

 MAPH200F-02 尺寸图

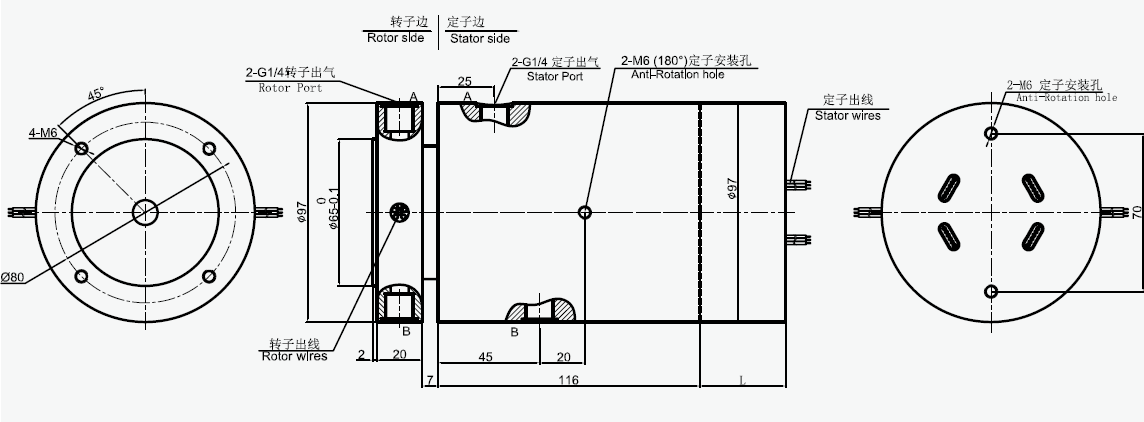

 MAPH200F-03 尺寸图

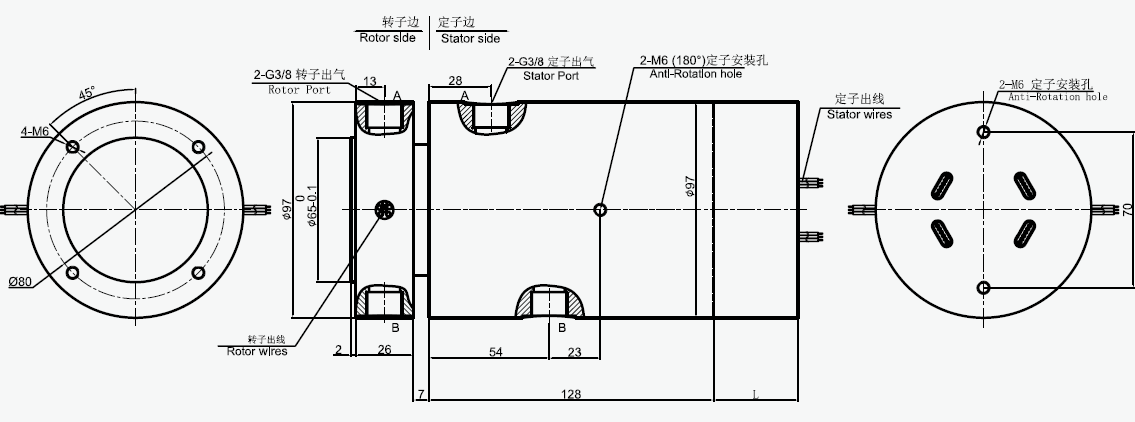

 MAPH200F-04 尺寸图

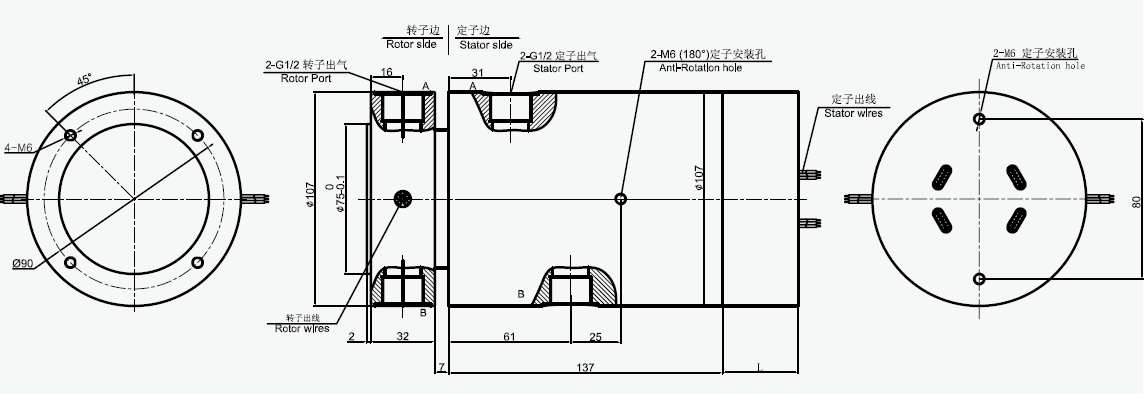

 MAPH200F-05 尺寸图
 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
经过多年的经验积累，默孚龙拥有20万多个产品3D图档数据库，
由于互联网的开放性和同行竞争，需要产品3D图档的客户请留下电子邮箱或者QQ。
审核完联系方式后，我们的系统将在5分钟内把3D自动发动到您的电子邮箱！
