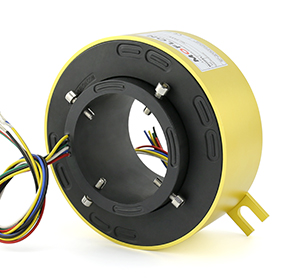

MT200345系列 标准整体式精密导电滑环

MT200345系列 标准整体式精密导电滑环

  • · 通孔直径为200mm(适用于<=200mm)的标准系列整体式精密导电滑环。*注意:如需<200mm的内孔,可通过加内衬轴套解决。
  • · 标准化产品,有库存
  • · 镀金环+合金刷(镀金)
  • · 支持信号,功率混合传输
  • · 可基于标准型号定制电路数和电流电压

典型应用:

MT180298系列整体式精密导电滑环,主要应用于360度连续旋转且需要保证电源,信号不能中断的场合:多用于瓷器倒角机、磨边机等现代瓷器生产设备、海洋监测仪器(防水)、工业控制系统、电气传动系统、金属激光切割 机、无人操作智能装填机器人等任意需要360°旋转导电或传输各种控制信号的装置。

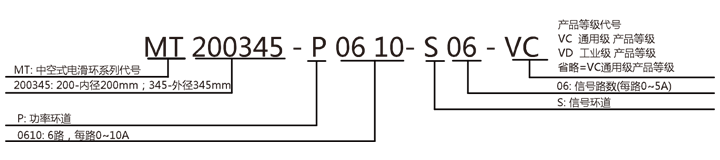

型号订购说明:


产品等级选型表
产品等级代号最高转速工作寿命接触材料
VC(通用级)150RPM1000万转贵金属
VD(工业级)250RPM2000万转镀金-镀金

技术规格参数
机械技术指标电气技术指标
参数数值参数数值
工作寿命参考产品选型等级功率信号
额定转速参考产品选型等级额定电压0~690VAC/VDC0~440VAC/VDC
工作温度-30℃~80℃绝缘电阻≥1000MΩ/500VDC≥1000MΩ/500VDC
工作湿度0~85% RH导线规格AWG16#镀锡铁氟龙AWG22#镀锡铁氟龙
接触材料参考产品等级选型表导线长度标准长度300mm(可据要求调整)
壳体材料铝合金绝缘强度1000VAC@50Hz,60s
转动扭矩0.1N.m;+0.03N.m/6路动态电阻变化值<0.01Ω
防护等级IP51



MT200345系列过孔滑环选型表
型号10A信号或5A长度 L(mm)型号10A信号或5A长度 L(mm)
MT200345-S0202 83 MT200345-S36036 293
MT200345-P02102083 MT200345-P0610-S30630 293
MT200345-S0303 89 MT200345-P1210-S241224 293
MT200345-P031030 89 MT200345-P3610360 293
MT200345-S0606 107 MT200345-S42042 329
MT200345-P0210-S0424 107 MT200345-P0610-S36636329
MT200345-P0410-S0242 107 MT200345-P1210-S301230329
MT200345-P061060 107 MT200345-S48048 365
MT200345-S12012 143 MT200345-P0610-S42642365
MT200345-P0210-S10210143 MT200345-P0910-S39939365
MT200345-P0310-S0939143 MT200345-P1210-S361236365
MT200345-P0610-S0666143 MT200345-P1810-S301830365
MT200345-P0810-S0484143 MT200345-P2410-S242424365
MT200345-P1010-S02102143 MT200345-S60060 437
MT200345-P1210120143 MT200345-P0610-S54654437
MT200345-S18018 179 MT200345-P0910-S51951437
MT200345-P0210-S16216179 MT200345-P1210-S481248437
MT200345-P0410-S14414179 MT200345-S72072 515
MT200345-P0610-S12612179 MT200345-P0610-S66666515
MT200345-P0810-S10810179 MT200345-P1210-S601260515
MT200345-P1010-S08108179 MT200345-P2410-S482448515
MT200345-P1210-S06126179 MT200345-P3610-S363636515
MT200345-P1410-S04144179 MT200345-S84084 587
MT200345-P1610-S02162179 MT200345-P1210-S721272587
MT200345-S24024 215 MT200345-P2410-S602460587
MT200345-P0410-S20420215 MT200345-P3610-S483648587
MT200345-P0610-S18618215 MT200345-S96096 659
MT200345-P1210-S121212215 MT200345-P1210-S841284659
MT200345-P1810-S06186215 MT200345-P2410-S722472659
MT200345-P2410240215 MT200345-P3610-S603660659
MT200345-S30030 251 MT200345-P4210-S544254659
MT200345-P0610-S24624251 MT200345-S1080108 737
MT200345-P1210-S181218251 MT200345-P1210-S961296737
MT200345-P1810-S121812251 MT200345-P2410-S842484737
MT200345-P2410-S06246251 MT200345-P3610-S723672737
MT200345-P3010300251 MT200345-P4810-S604860737

注:10A和 信号(5A)可以任意组合,详细请咨询客服。可在开云官方登录网站-开云(中国)上进行非标定制,请咨询客服。

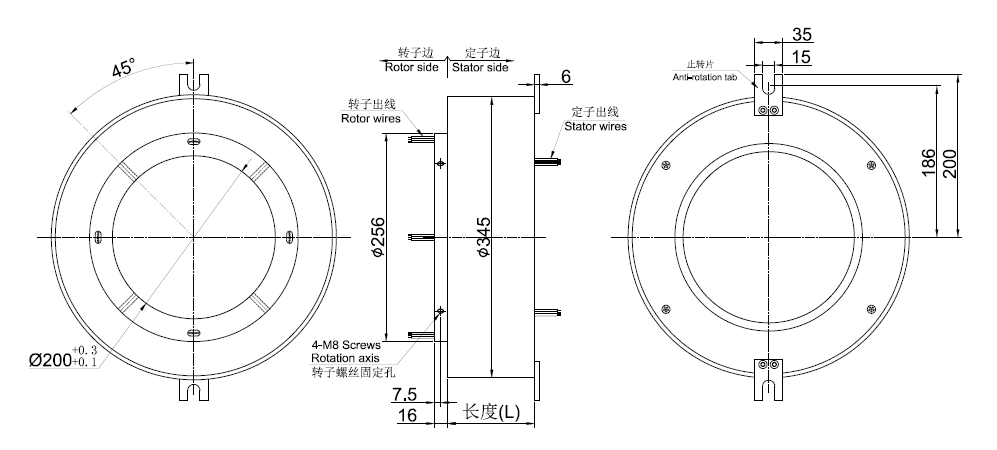

标准图纸
