专家讲解波导旋转连接器的设计原理

　　相信有很多朋友和小编一样，对波导旋转连接器不太懂，更加不明白其中的原理是什么?今天我们特地邀请了默孚龙的专家们来给大家分析一下波导旋转连接器的设计原理。

　　波导旋转连接器的设计步骤及实例分析

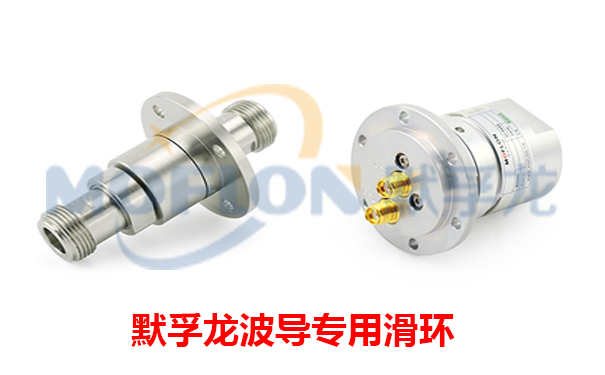

　　微波旋转连接器是用来把高频信号从一个固定的平台传输到另外一个需要连续旋转的平台上，是相对旋转运动的结构之间用于传递能量或信号的机构，可保持射频信号在连续旋转的过程中连续不断的传输，其应用范围包括传统的空管雷达、防导系统、医疗工程、卫星通讯以及摄像系统等，可以避免传输电缆或线束因360度旋转而相互缠绕在一起，以提高整体可靠性。根据要传输的信号频率范围不同，旋转连接器可通过以下三种方式来实现：

　　(1)接触式传输滑环：该类型产品一般可以传输0-120MHz的频率范围;

　　(2)同轴接触式旋转连接器：一般可以传输0-50GHz的频率范围;

　　(3)非接触式旋转连接器：无论是同轴的旋转连接器，还是波导的旋转连接器都可以采用此种技术实现，并且具有超长的使用寿命，该类型产品的最宽传输频率范围一般是其最高工作频率的20%以内。

　　目前，微波旋转连接器的需求显著特点是小型化设计、优良驻波比和低插损值、旋转时的低振动以及在工作频率范围内通道之间的高隔离度。

　　设计步骤

　　设计步骤总体如下：

　　(1)根据使用频率选择合适的内外导体直径;

　　(2)设计内外导体的扼流槽方案及尺寸;

　　(3)选择合适的输入输出结构，如SMA型等;

　　(4)由HFSS或MWS等软件进行全尺寸仿真，仿真中最佳频带以驻波比为1.1以下为佳;

　　(5)若回损和插损性能满足，再进行功率容量分析，否则转入(2)、(3)、(4);

　　(6)加工制造;

　　(7)调试与测试;

　　(8)环境试验和可靠性试验。

　　以上就是专家对于波导旋转连接器设计原理的相关分析。感兴趣的朋友们可以与小编来进行学习讨论。另外，如果各位朋友们有需要定制的，都可以选择默孚龙，绝对的根据客户需求进行私人的专属定制。
