默孚龙滑环的工作原理

  随着我国工业化水平的提高，导电滑环已广泛应用于各个领域，那么什么是导电滑环，导电滑环的工作原理是怎样的呢？

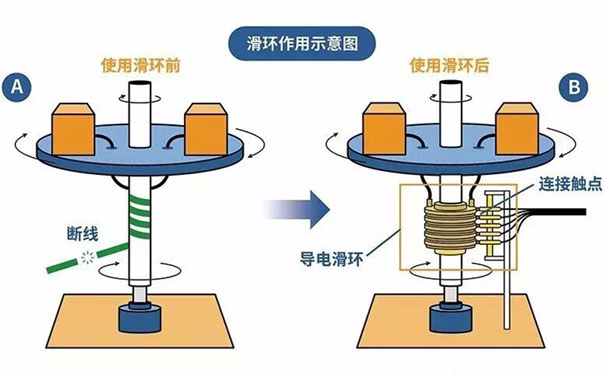

  导电滑环也叫做集电环、或称旋转关节、旋转电气接口、滑环、集流环、回流环、线圈、换向器、转接器，属于电接触滑动连接应用范畴，是实现两个相对转动机构的图像、数据信号及动力传递的精密输电装置

  首先导电滑环在结构设计上要保证接触可靠，保证所有的线路连续接通。导电滑环组件是由滑环体、电刷组件、固定支架、同芯球轴承等几大重要部件构成,其每大部件的设计和制造工艺都会影响到滑环的耐磨寿命。其滑环芯轴导电环材料通常是采用紫铜、黄铜、钱币银或金材料，在导电环表面上还需镀多层贵金属物质，起到减少阻抗使金属体在瞬间能迅速导通延长滑环耐磨寿命和降低电器噪音等优点，为保证电刷与导电滑环的导电环充分接触，导电环又被设计成“V”形环。另外其内部的电刷组件采用的是贵金属合金丝加工成型的，电刷材料有钯、金合金或镀金的线电刷和铜石墨合成的电刷，电刷丝是靠弹性压力与“V”形环槽的滑动接触，以此来传递信号及电流的导通，因此，要求电刷所用材料的导电性能要非常好，弹性压力对滑环的压强要适当，减小滑环的偏心和晃动偏差、耐磨性好、摩擦力矩小、便于维护。还要考虑屏蔽、阻抗匹配、噪声电压等。
