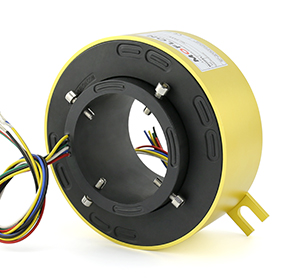

MT250398系列 标准整体式精密导电滑环
MT250398系列 标准整体式精密导电滑环
  • · 通孔直径为250mm(适用于<=250mm)的标准系列整体式精密导电滑环。*注意:如需<250mm的内孔,可通过加内衬轴套解决。
  • · 标准化产品,有库存
  • · 镀金环+合金刷(镀金)
  • · 支持信号,功率混合传输
  • · 可基于标准型号定制电路数和电流电压

典型应用:

过孔式导电滑环是目前工业滑环里面性价比最高,最畅销的一个系列产品,主要应用于360度连续旋转且需要保证电源,信号不能中断的场合:如各种雷达,安防设备,娱乐设备,各种机器人、机械手,各种浮空器,各种风力发电设备吹瓶机,灯检机,各种转台,游乐游艺设备,虚拟3D,VR设备, 车载卫星天线,船载卫星电线,电缆卷筒,擦窗机设备,旋转餐桌,旋转舞台,旋转屏幕,旋转餐厅,电动工程机械,最新的VR模拟仿真设备等。;

型号订购说明:


产品等级选型表
产品等级代号最高转速工作寿命接触材料
VC(通用级)150RPM1000万转贵金属
VD(工业级)250RPM2000万转镀金-镀金

技术规格参数
机械技术指标电气技术指标
参数数值参数数值
工作寿命参考产品选型等级功率信号
额定转速参考产品选型等级额定电压0~690VAC/VDC0~440VAC/VDC
工作温度-30℃~80℃绝缘电阻≥1000MΩ/500VDC≥1000MΩ/500VDC
工作湿度0~85% RH导线规格AWG16#镀锡铁氟龙AWG22#镀锡铁氟龙
接触材料参考产品等级选型表导线长度标准长度300mm(可据要求调整)
壳体材料铝合金绝缘强度1000VAC@50Hz,60s
转动扭矩0.1N.m;+0.03N.m/6路动态电阻变化值<0.01Ω
防护等级IP51



MT250398系列过孔滑环选型表
型号10A信号或5A长度 L(mm)型号10A信号或5A长度 L(mm)
MT250398-S0202 104 MT250398-S36036 382
MT250398-P021020104 MT250398-P0610-S30630 382
MT250398-S0303 112 MT250398-P1210-S241224 382
MT250398-P031030 112 MT250398-P3610360 382
MT250398-S0606 136 MT250398-S42042 430
MT250398-P0210-S0424 136 MT250398-P0610-S36636430
MT250398-P0410-S0242 136 MT250398-P1210-S301230430
MT250398-P061060 136 MT250398-S48048 478
MT250398-S12012 184 MT250398-P0610-S42642478
MT250398-P0210-S10210184 MT250398-P0910-S39939478
MT250398-P0310-S0939184 MT250398-P1210-S361236478
MT250398-P0610-S0666184 MT250398-P1810-S301830478
MT250398-P0810-S0484184 MT250398-P2410-S242424478
MT250398-P1010-S02102184 MT250398-S60060 577
MT250398-P1210120184 MT250398-P0610-S54654577
MT250398-S18018 232 MT250398-P0910-S51951577
MT250398-P0210-S16216232 MT250398-P1210-S481248577
MT250398-P0410-S14414232 MT250398-S72072 676
MT250398-P0610-S12612232 MT250398-P0610-S66666676
MT250398-P0810-S10810232 MT250398-P1210-S601260676
MT250398-P1010-S08108232 MT250398-P2410-S482448676
MT250398-P1210-S06126232 MT250398-P3610-S363636676
MT250398-P1410-S04144232 MT250398-S84084 772
MT250398-P1610-S02162232 MT250398-P1210-S721272772
MT250398-S24024 280 MT250398-P2410-S602460772
MT250398-P0410-S20420280 MT250398-P3610-S483648772
MT250398-P0610-S18618280 MT250398-S96096 868
MT250398-P1210-S121212280 MT250398-P1210-S841284868
MT250398-P1810-S06186280 MT250398-P2410-S722472868
MT250398-P2410240280 MT250398-P3610-S603660868
MT250398-S30030 328 MT250398-P4210-S544254868
MT250398-P0610-S24624328 MT250398-S1080108 970
MT250398-P1210-S181218328 MT250398-P1210-S961296970
MT250398-P1810-S121812328 MT250398-P2410-S842484970
MT250398-P2410-S06246328 MT250398-P3610-S723672970
MT250398-P3010300328 MT250398-P4810-S604860970

注:10A和 信号(5A)可以任意组合,详细请咨询客服。可在开云官方登录网站-开云(中国)上进行非标定制,请咨询客服。

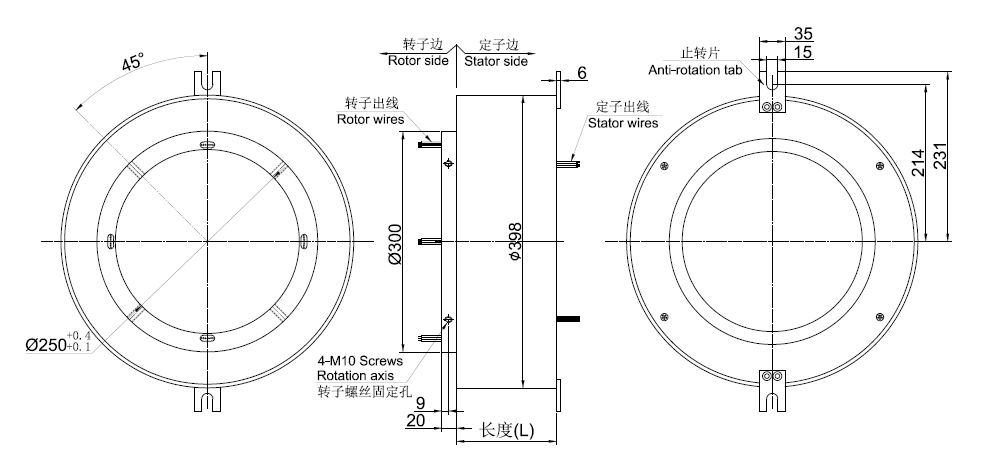

标准图纸
